37 YILLIK TECRÜBE · KONYA

Gücü Kaldıran Mühendislik

Mobil, büyük, gemi, tersane, liman, köprülü ve traktör vinçleri; hidrolik pistonlar. Konya'da, yerli üretim.

Ürünleri İncele Teklif İste

37Yıllık sektör tecrübesi

TR · ITİki ülkede erişilebilir satış ve iletişim ağı.

KonyaKonya'da yerli üretim

∞Kule vinç hariç tüm vinç tipleri

ÜRÜN YELPAZESİ

Her iş için bir vinç

Karadan denize, tarladan tersaneye: kule vinç dışındaki tüm vinç tiplerini tasarlıyor ve üretiyoruz.

Kamyon Üstü Katlanır Bom8 – 55 tm Teleskopik Mobil Vinç25 – 100 ton Arazi Tipi Büyük Vinç130 – 350 ton Paletli Vinç80 – 300 ton Mini Paletli Örümcek3 – 8 ton Ahtapot / Kepçeli Vinç7 – 14 tm · hurda ve orman Traktör Vinçleri800 – 3.500 kg Gemi Güverte Vinçleri60 – 250 tm Tersane Portal Vinçleri150 – 600 ton Tekne Kaldırma (Travel Lift)75 – 200 ton Liman Portal Vinçleri25 – 40 ton Köprülü ve Portal Vinçler2 – 100 ton Hidrolik Pistonlar ve LiftlerOrta kol, dik kol, römork, kepçe, mibzer Orta Kol İnce Diş ve KrikoFord, Fiat, MF, Steyr · 2–4 t kriko Mekanik ve Damper GrubuValf, rakor, distribütör, mekanik kol Projeye Özel VinçÇizim veya ihtiyaca göre

VİNÇLER

Kamyondan gemiye, tarladan tersaneye

Sekiz vinç ailesi, her biri kapasite ve kullanım alanına göre yapılandırılır. Tablolardaki değerler standart konfigürasyon içindir.

01 · KAMYON ÜSTÜ

Katlanır Bom Vinçler

KHK Serisi · 8 – 55 tm

Kamyon şasisine monte edilen, katlanarak kompakt taşınan hidrolik vinçler. Malzeme sevkiyatı, inşaat, belediye ve geri dönüşüm işlerinde yükleme ve boşaltmayı tek kişiyle yapar.

Kompakt KatlanmaKasa alanını kaplamadan kabin arkasına toplanır.
Uzaktan KumandaOpsiyonel telsiz kumanda ve aşırı yük koruması.
Ataşman UyumuKanca, kepçe, palet çatalı ve vinç vinci (winch).

Model	Moment (tm)	Max. erişim (m)	Uçta kapasite (kg)	Max. kapasite (kg)	Uzatma	Ağırlık (kg)
KHK 8	8	8,2	950	4.000	2	1.050
KHK 12	12	10,4	1.100	5.800	3	1.450
KHK 18	18	12,6	1.400	8.500	3	2.100
KHK 25	25	14,8	1.650	11.000	4	2.900
KHK 35	35	16,9	2.000	14.500	5	3.800
KHK 55	55	20,5	2.600	20.000	6	5.600

Değerler standart konfigürasyon içindir; uzatma sayısı, jib ve ataşmana göre değişir.

02 · KAMYON ÜSTÜ

Teleskopik Mobil Vinçler

KTM Serisi · 25 – 100 ton

Kamyon şasisi üzerinde, operatör kabinli üst yapıya sahip teleskopik bomlu mobil vinçler. Şehir içi şantiyeler, sanayi montajları ve kiralama filoları için hızlı kurulum ve yüksek erişim.

Teleskopik BomHidrolik kademeli uzayan bom, opsiyonel katlanır jib.
360° Kabinli Üst YapıYük moment göstergeli (LMI) operatör kabini.
H Tipi AyaklarHidrolik denge ayakları ile sabit çalışma.

Model	Kapasite (t)	Ana bom (m)	Jib ile yükseklik (m)	Bom kademe	Şasi
KTM 25	25	33	42	4	6×4
KTM 40	40	38	48	5	6×4
KTM 60	60	43	56	5	8×4
KTM 80	80	47	62	6	8×4
KTM 100	100	50	68	6	10×6

Değerler standart konfigürasyon içindir; şasi markası ve jib seçeneğine göre değişir.

03 · AĞIR KALDIRMA

Büyük Vinçler

KAT ve KPV Serileri · 80 – 350 ton

Rüzgâr türbini, köprü kirişi, rafineri ve ağır sanayi montajları için yüksek tonajlı vinçler. Yol sürüşüne uygun arazi tipi (KAT) ve zemin basıncı düşük paletli (KPV) seçenekleri.

Arazi Tipi (All-Terrain)Çok akslı, tüm tekerlekten yönlendirmeli şasi; yolda kendi gücüyle hareket, sahada arazi kabiliyeti.
Paletli (Crawler)Kafes bomlu, yük altında yürüyebilen yapı; uzun süreli büyük montaj sahaları için.

Model	Tip	Kapasite (t)	Ana bom (m)	Max. yükseklik (m)	Yürüyüş
KAT 130	Arazi tipi	130	60	84	5 aks
KAT 220	Arazi tipi	220	68	96	6 aks
KAT 350	Arazi tipi	350	70	110	7 aks
KPV 80	Paletli	80	52	70	Palet
KPV 150	Paletli	150	76	98	Palet
KPV 300	Paletli	300	90	120	Palet

Değerler standart konfigürasyon içindir; karşı ağırlık, jib ve bom kombinasyonuna göre değişir.

04 · ÖZEL KULLANIM

Örümcek ve Ahtapot Vinçler

KMR · KAV

Kapı genişliğinden geçebilen gövde, açılır örümcek ayaklar. Cam montajı, AVM, fabrika içi ve dar şantiye alanları için; elektrikli modeller kapalı alanda emisyonsuz çalışır.

Hurda, tomruk, taş ve dökme malzeme için döner rotatorlu ahtapot veya kepçe ataşmanlı vinçler. Kamyon, römork veya sabit kaide montajı.

Mini Paletli Örümcek Vinçler

Model	Kapasite (t)	Max. yükseklik (m)	Gövde genişliği (m)	Ağırlık (kg)	Tahrik
KMR 3	2,9	8,7	0,78	2.150	Dizel / Elektrik
KMR 5	5,0	13,5	1,38	5.600	Dizel / Elektrik
KMR 8	8,0	17,0	1,60	8.900	Dizel

Ahtapot ve Kepçeli Vinçler

Model	Moment (tm)	Max. erişim (m)	Ataşman	Dönüş	Montaj
KAV 70	7	7,5	Tomruk kıskacı	370°	Römork / traktör
KAV 100	10	8,6	Ahtapot (5 tırnak)	400°	Kamyon
KAV 140	14	10,0	Ahtapot / kepçe	Sonsuz	Kamyon / sabit

Değerler standart konfigürasyon içindir; ataşman ve montaj tipine göre değişir.

05 · TARIM VE SAHA

Traktör Vinçleri

KTV Serisi · 800 – 3.500 kg

Traktörün üç nokta askısına veya römorka monte edilen, traktör hidroliğiyle çalışan kaldırma çözümleri. Tarım işletmeleri, depolar, ormancılık ve şantiyelerde yükleme ve taşıma için.

Kolay MontajKategori I–III üç nokta bağlantısına hızlı takma.
Traktör HidroliğiEk güç ünitesi olmadan, opsiyonel PTO pompası.
Kıskaç SeçeneğiKanca, tomruk kıskacı veya balya ataşmanı.

Model	Max. kapasite (kg)	Max. erişim (m)	Dönüş	Bağlantı
KTV 800	800	3,8	180°	Üç nokta, Kat. I–II
KTV 1500	1.500	4,6	270°	Üç nokta, Kat. II
KTV 2500	2.500	5,8	360°	Üç nokta, Kat. II–III
KTV 3500	3.500	7,2	360°	Römork üstü
KTV 70 O	1.200	7,0	370°	Üç nokta, orman kıskaçlı

Değerler standart konfigürasyon içindir; traktör gücüne ve ataşmana göre değişir.

06 · DENİZCİLİK

Gemi Güverte Vinçleri

KGV Serisi · 60 – 250 tm

Güverte kolonu üzerine oturan, kabinli veya kumandalı katlanır-teleskopik deniz vinçleri. Balıkçı gemilerinde ağ toplama, kargo ve kumanya yükleme, tekne indirme ve servis işleri için; tuzlu su ve ağır deniz koşullarına göre üretilir.

Deniz Tipi KorumaÇok katlı deniz boyası, paslanmaz pim ve hidrolik borular.
Kolon Üstü KabinYüksek görüşlü operatör kabini veya telsiz kumanda.
Ağ ToplamaGırgır ağları için power block (ağ makarası) bağlantısı.

Balıkçı gemileri
Kargo ve feeder
Römorkör ve servis botları
Yat ve tekne indirme

Model	Moment (tm)	Max. erişim (m)	Teleskop uzatma	Uçta kapasite (kg)	Kabin
KGV 60 T3	60	12,5	3	2.900	Opsiyon
KGV 105 T3	105	15,8	3	4.200	Var
KGV 120 T4	120	18,0	4	4.400	Var
KGV 160 T4	160	20,5	4	5.100	Var
KGV 195 T5	195	23,0	5	5.600	Var
KGV 250 T5	250	25,5	5	6.500	Var

Değerler standart konfigürasyon içindir; kolon yüksekliği, gemi tipi ve klas gerekliliklerine göre projelendirilir.

07 · TERSANE VE LİMAN

Tersane ve Liman Vinçleri

KTP · KTL · KLP Serileri

Gemi inşa ve onarım tersaneleri, marinalar ve limanlar için ağır hizmet kaldırma sistemleri. Blok montajı, tekne karaya alma ve rıhtım yükleme işleri için ray üzerinde veya lastik tekerlekli çalışır.

Tersane Portal (Goliath)Ray üzerinde, çift arabalı blok çevirme ve montaj.
Tekne KaldırmaLastik tekerlekli travel lift; tekneyi sudan alıp taşır.
Liman PortalRıhtımda dönebilen, sabit seviyeli bomlu yükleme vinci.

Model	Tip	Kapasite (t)	Açıklık / erişim (m)	Kaldırma yük. (m)
KTP 150	Tersane portal	150	40	30
KTP 300	Tersane portal	300	60	45
KTP 600	Tersane portal	600	90	60
KTL 75	Tekne kaldırma	75	8,5	9
KTL 200	Tekne kaldırma	200	11	12
KLP 25	Liman portal	25	32	25
KLP 40	Liman portal	40	38	28

Değerler standart konfigürasyon içindir; açıklık, ray aralığı ve saha koşullarına göre projelendirilir.

08 · ENDÜSTRİYEL

Köprülü ve Portal Vinçler

KGK · KPR · KJB · 2 – 100 ton

Fabrika, depo, çelik yapı ve açık stok sahaları için gezer köprülü, portal ve pergel vinçler. Elektrik halatlı veya zincirli caraskal, frekans kontrollü hareket ve kumanda seçenekleri.

Gezer KöprülüTek veya çift kirişli, bina içi yürüyüş yolunda.
Portal / Yarı PortalAçık saha ve stok alanları için ayaklı yapı.
Pergel (Jib)Tezgâh başı, kolon veya duvar montajlı.

Model	Tip	Kapasite (t)	Açıklık (m)	Kaldırma yük. (m)
KGK 5 T	Tek kirişli köprülü	5	20	9
KGK 20 C	Çift kirişli köprülü	20	25	12
KGK 50 C	Çift kirişli köprülü	50	30	15
KGK 100 C	Çift kirişli köprülü	100	32	18
KPR 10	Portal	10	20	9
KPR 32	Portal	32	30	12
KJB 2	Pergel (jib)	2	6 (kol)	5

Değerler standart konfigürasyon içindir; açıklık ve kaldırma yüksekliği binaya göre projelendirilir.

HİDROLİK

Hidrolik Pistonlar ve Lift Sistemleri

Vinç, tarım makinesi, damper ve kaldırma uygulamaları için tek etkili, çift etkili ve teleskopik hidrolik silindirler. Çap, strok ve bağlantı tipi projeye göre belirlenir.

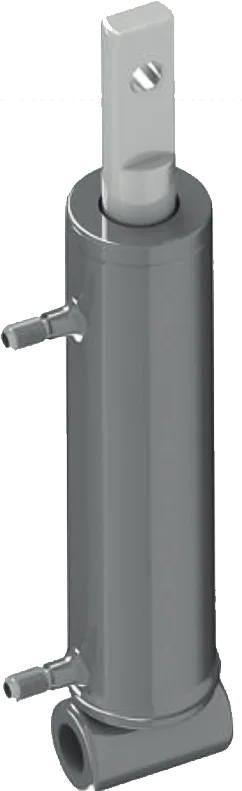

Tek Etkili SilindirlerKaldırma yönünde basınçlı, ağırlıkla dönüş.
Çift Etkili Silindirlerİki yönde kontrollü itme ve çekme kuvveti.
Teleskopik SilindirlerKısa kapalı boyla uzun strok; damper ve bom için.
Lift ve Orta KolTraktör hidrolik lift ve orta kol pistonları.

Tip	Gömlek çapı (mm)	Mil çapı (mm)	Strok (mm)	Basınç (bar)
Tek etkili	40 – 160	25 – 110	100 – 3.000	200
Çift etkili	32 – 250	20 – 180	50 – 4.000	250
Teleskopik (2–6 kademe)	80 – 220	—	1.000 – 8.000	200
Lift ve orta kol	50 – 100	30 – 60	100 – 600	200
Vinç bom ve ayak	63 – 320	40 – 220	200 – 6.000	300

Özel ölçülerde, teknik çizim veya numuneye göre üretim yapılır.

HİDROLİK LİFT PİSTON GRUBU

Stok Kodlu Ürünler

Traktör hidrolik lift ürünlerimizin tamamı stok koduyla listelenmiştir. Sipariş ve teklif taleplerinde stok kodunu belirtmeniz yeterlidir.

Stok kodu veya ürün ara

91 ürün listeleniyor

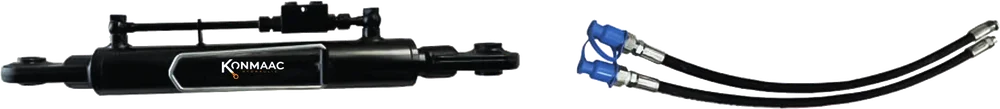

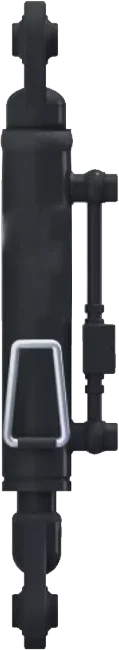

Hidrolik Liftli Orta Kollar

Traktörün üst bağlantı (orta kol) boyunu kabinden, hidrolik olarak ayarlamayı sağlar. Ekipman açısı iş sırasında inmeden değiştirilir. Hortum ve hızlı bağlantı rakorlarıyla komple set halinde verilir. Boylar kapalı boydur; "dar delik" seçenek dar pim çaplı bağlantılar içindir.

STOK KODU	STOK ADI
KNM-1000	50 cm Hidrolik Liftli Orta Kol
KNM-1001	50 cm Hidrolik Liftli Orta Kol Dar Delik
KNM-1002	55 cm Hidrolik Liftli Orta Kol
KNM-1003	55 cm Hidrolik Liftli Orta Kol Dar Delik
KNM-1004	60 cm Hidrolik Liftli Orta Kol
KNM-1005	60 cm Hidrolik Liftli Orta Kol Dar Delik
KNM-1006	65 cm Hidrolik Liftli Orta Kol
KNM-1007	65 cm Hidrolik Liftli Orta Kol Dar Delik
KNM-1008	68 cm Hidrolik Liftli Orta Kol
KNM-1009	68 cm Hidrolik Liftli Orta Kol Dar Delik
KNM-1010	50 cm Orta Kol (Dik)
KNM-1011	55 cm Orta Kol (Dik)
KNM-1012	60 cm Orta Kol (Dik)
KNM-1013	65 cm Orta Kol (Dik)
KNM-1014	68 cm Orta Kol (Dik)

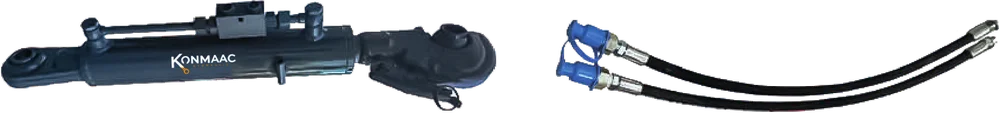

KNM-1015	50 cm Orta Kol C Kafa
KNM-1016	50 cm Orta Kol C Kafa
KNM-1017	60 cm Orta Kol C Kafa
KNM-1018	65 cm Orta Kol C Kafa
KNM-1019	68 cm Orta Kol C Kafa

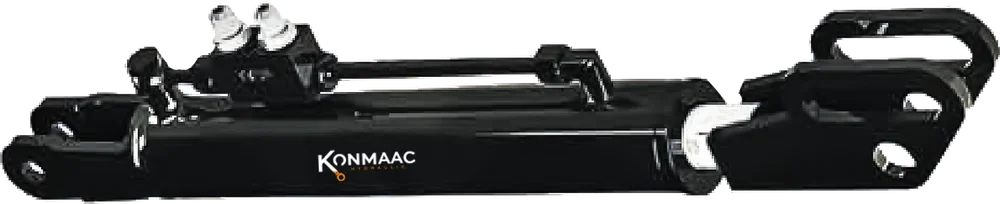

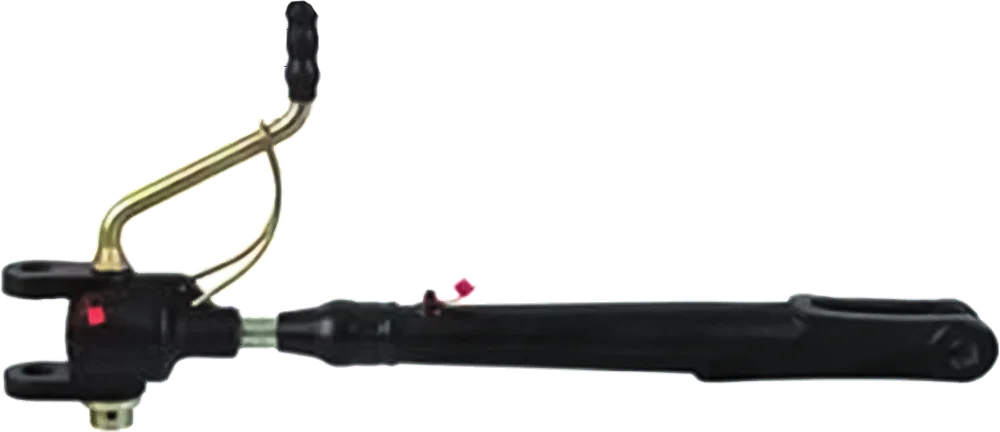

Hidrolik Dik Ayarlı Kollar

Traktör kaldırma kolunun (dik kol) boyunu hidrolik olarak ayarlar; ekipmanın yan eğimi ve seviyesi kabinden düzeltilir. 45 – 70 cm arası altı boy, iki bağlantı ölçüsü.

STOK KODU	STOK ADI
KNM-1020	45 cm · 19×26 bağlantı
KNM-1021	45 cm · 23×26 bağlantı
KNM-1022	50 cm · 19×26 bağlantı
KNM-1023	50 cm · 23×26 bağlantı
KNM-1024	55 cm · 19×26 bağlantı
KNM-1025	55 cm · 23×26 bağlantı
KNM-1026	60 cm · 19×26 bağlantı
KNM-1027	60 cm · 23×26 bağlantı
KNM-1028	65 cm · 19×26 bağlantı
KNM-1029	65 cm · 23×26 bağlantı
KNM-1030	70 cm · 19×26 bağlantı
KNM-1031	70 cm · 23×26 bağlantı

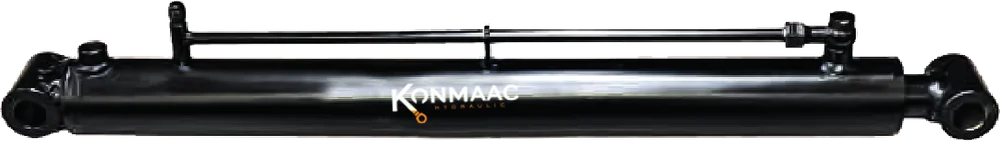

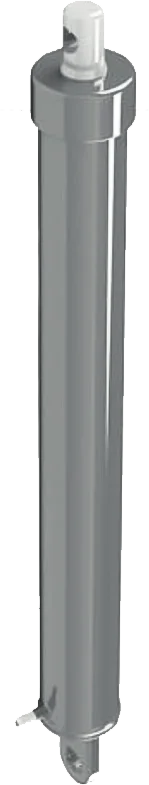

Çift Yönlü Tesisatlı Lift · 2 Ton

Hem itme hem çekme yönünde çalışan, boru tesisatı üzerinde hazır çift etkili silindir. Kilitli versiyon, yük altında pozisyonu korumak için kilit valfi ile gelir.

STOK KODU	STOK ADI
KNM-1032	40 cm · Standart
KNM-1033	50 cm · Standart
KNM-1034	60 cm · Standart
KNM-1035	70 cm · Standart
KNM-1036	80 cm · Standart
KNM-1037	90 cm · Standart
KNM-1038	100 cm · Standart
KNM-1039	40 cm · Kilitli
KNM-1040	50 cm · Kilitli
KNM-1041	60 cm · Kilitli
KNM-1042	70 cm · Kilitli
KNM-1043	80 cm · Kilitli
KNM-1044	90 cm · Kilitli
KNM-1045	100 cm · Kilitli

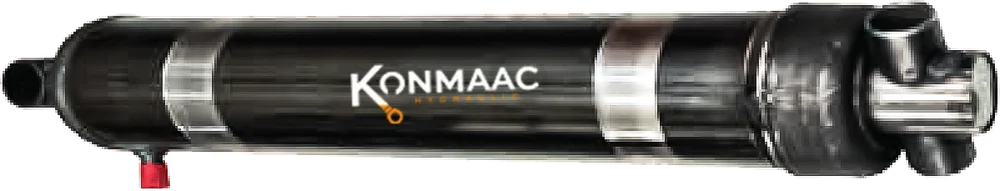

Römork Damper Silindirleri

Alttan keçeli, çok kademeli teleskopik silindir · 5 ve 10 ton

STOK KODU	STOK ADI
KNM-1046	2 kademeli · 64 cm · 5 ton
KNM-1047	2 kademeli · 74 cm · 5 ton
KNM-1048	3 kademeli · 64 cm · Dar · 5 ton
KNM-1049	3 kademeli · 74 cm · Dar · 5 ton
KNM-1050	3 kademeli · 64 cm · Geniş · 10 ton
KNM-1051	3 kademeli · 80 cm · Geniş · 10 ton
KNM-1052	4 kademeli · 64 cm · Geniş · 10 ton
KNM-1053	4 kademeli · 80 cm · Geniş · 10 ton

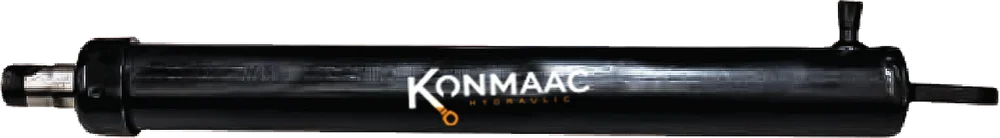

Kepçe Liftleri

Traktör ön yükleyici kepçe kaldırma silindiri · 2 ve 3 ton

STOK KODU	STOK ADI
KNM-1054	2 ton · 50 cm
KNM-1055	2 ton · 60 cm
KNM-1056	2 ton · 68 cm
KNM-1057	2 ton · 78 cm
KNM-1058	2 ton · 90 cm
KNM-1059	3 ton · 68 cm
KNM-1060	3 ton · 78 cm
KNM-1061	3 ton · 90 cm
KNM-1062	3 ton · 78 cm
KNM-1063	3 ton · 90 cm

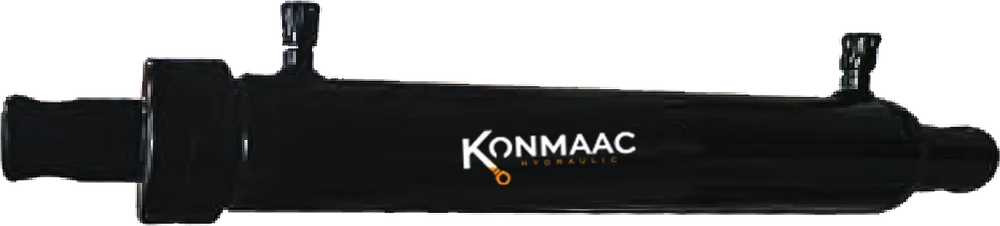

KNM-1064	Kova lifti 3 t · 53 cm
KNM-1065	Kepçe lifti 2 t · 53 cm

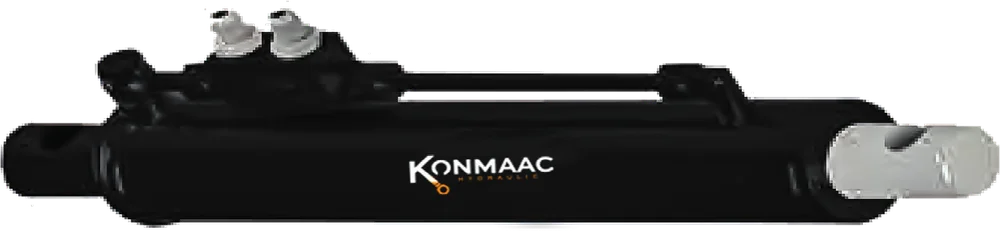

KNM-1066	Kova lifti 3 t · 53 cm · Kilitli
KNM-1067	Kepçe lifti 2 t · 53 cm · Kilitli

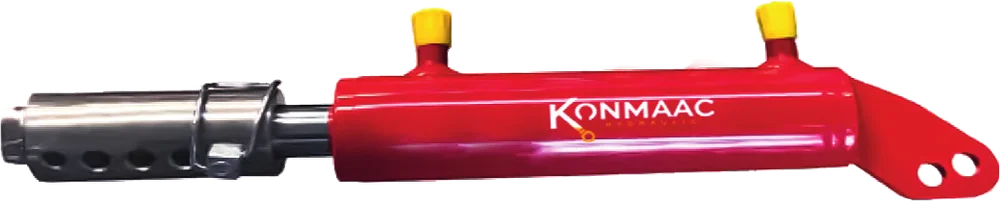

Mibzer Lifti · 42 cm

STOK KODU	STOK ADI
KNM-1068	Mibzer lifti 42 cm

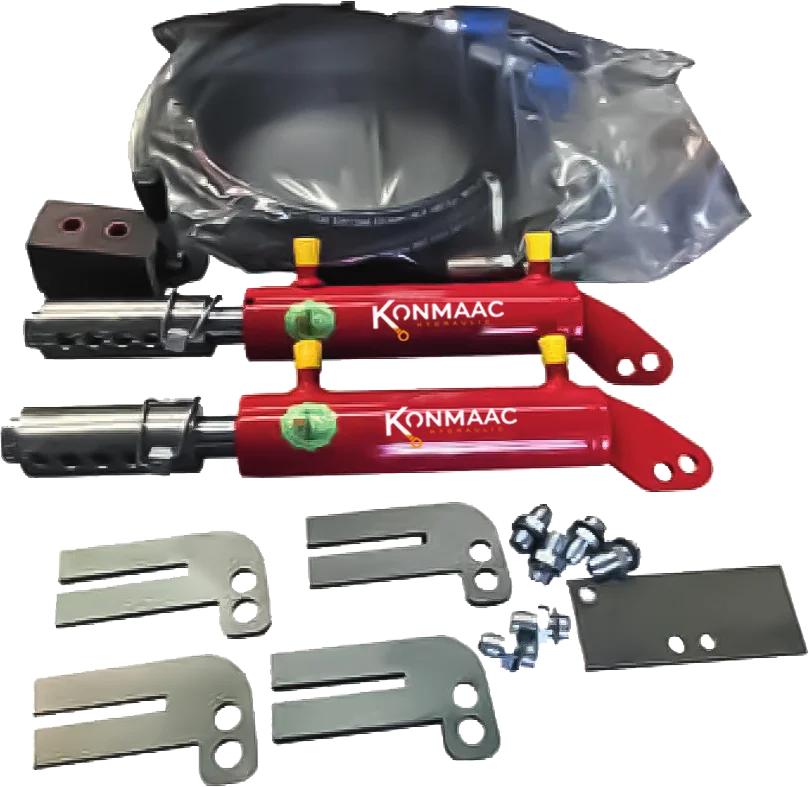

KNM-1069	Mibzer lifti takımı 42 cm (montaj sacları ve hortumlarla)

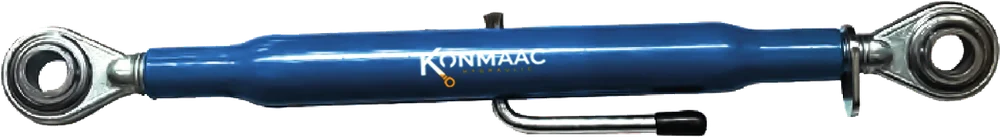

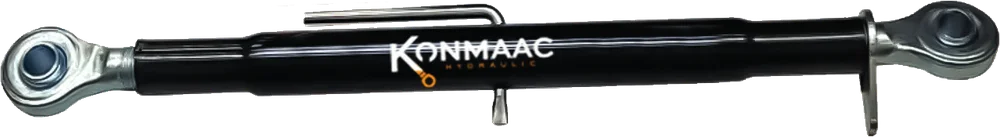

Orta Kol İnce Diş

Mekanik vidalı üst bağlantı kolu. İnce dişli gövde hassas boy ayarı sağlar; mafsal başlıklar, kilit kolu ve pimle birlikte verilir. Traktör modeline özel bağlantı ölçülerinde üretilir.

STOK KODU	STOK ADI
KNM-1070	Ford 3000
KNM-1071	Ford 5000
KNM-1072	Ford 6000 – 6600
KNM-1070	Fiat 80.66
KNM-1071	Massey Ferguson 135
KNM-1072	Leyland
KNM-1073	Steyr 768
KNM-1074	Fiat 640
KNM-1075	Fiat 480
KNM-1076	Fiat 55.46
KNM-1077	Fiat 70.56
KNM-1078	Massey Ferguson 240
KNM-1079	Massey Ferguson 285
KNM-1080	Massey Ferguson 165
KNM-1081	Steyr 8043

Römork Krikoları

Traktör dış aksamları ve römork grubu · kare profil gövde, kollu kurma

STOK KODU	STOK ADI

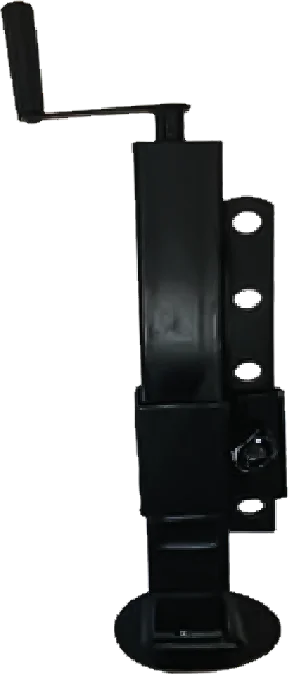

KNM-1082	Ayarlı · 60×60 · 2 ton
KNM-1083	Ayarlı · 70×70 · 3 ton
KNM-1084	Ayarlı · 80×80 · 4 ton

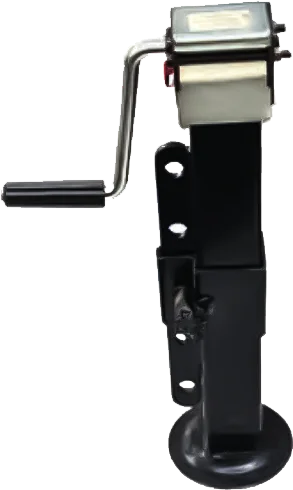

KNM-1085	Şanzımanlı · 60×60
KNM-1086	Şanzımanlı · 70×70
KNM-1087	Şanzımanlı · 80×80

10 · TAMAMLAYICI ÜRÜNLER

Hidrolik ve Mekanik Gruplar

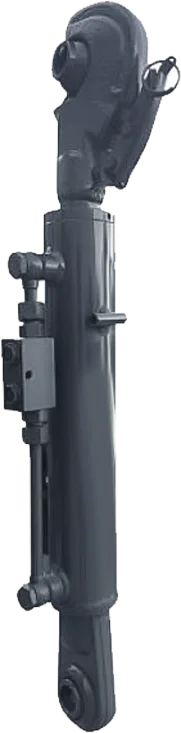

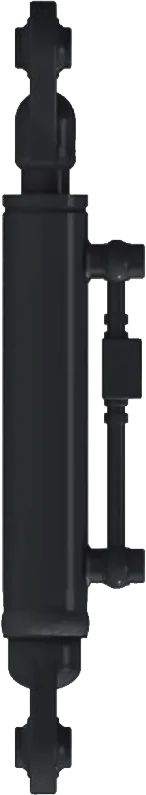

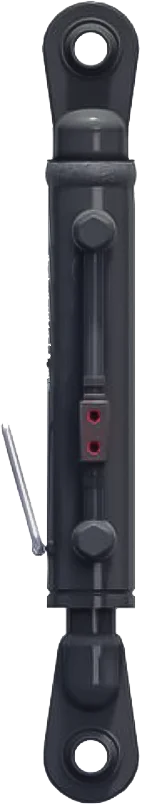

Hidrolik Orta Kol Grupları

Mafsallı, C kafalı ve boru tesisatlı hidrolik üst bağlantı kolları.

Hidrolik Lift Grupları

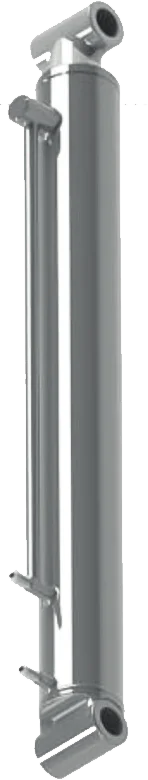

Tek ve çift etkili, tesisatlı lift silindirleri.

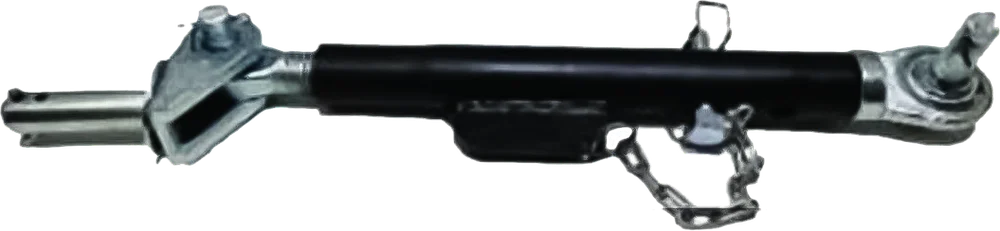

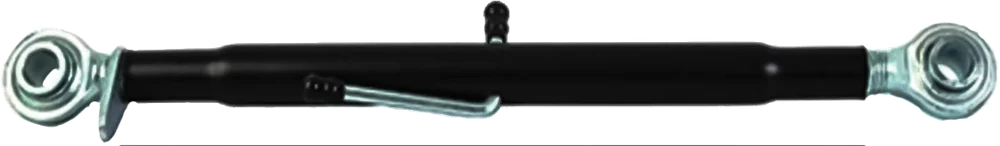

Mekanik Grubu

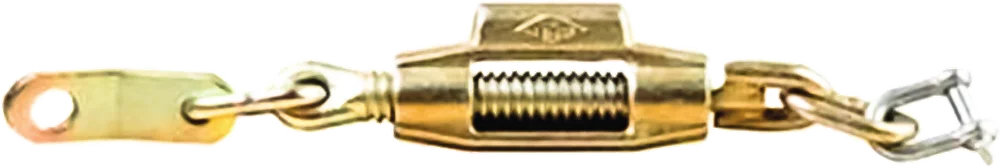

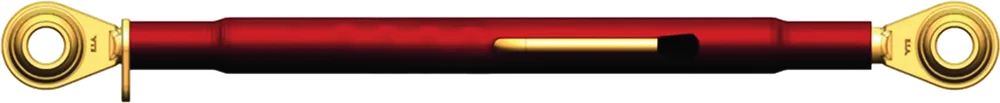

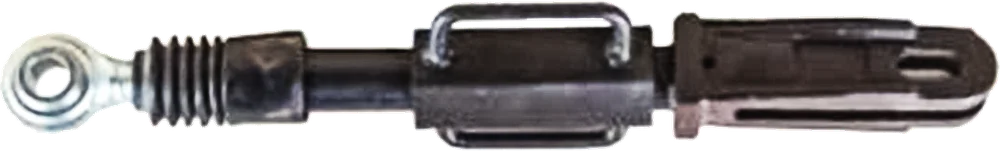

Mekanik orta kollar · stabilizatörler · gergi zincirleri · dik ayar kolu

Hidrolik Damper Grubu

Asansör ve Platform LiftleriYük kaldırma, servis ve erişim için projeye özel lift ve platform çözümleri.

KURUMSAL

Yeni ismimizle, aynı güvenle

KONMAAC Hydraulic, 37 yıllık birikimini yeni marka kimliğiyle sürdüren yerli bir üreticidir. Konya'daki tesisimizde mobil ve büyük vinçlerden gemi, tersane ve liman vinçlerine, traktör vinçlerinden hidrolik pistonlara kadar geniş bir yelpazede tasarım ve üretim yapıyoruz.

Kule vinç dışındaki tüm vinç tiplerinde, kullanım alanına ve kapasiteye göre projeye özel çözümler geliştiriyor; Türkiye ve İtalya'daki iletişim ağımızla müşterilerimize iki ülkeden hizmet veriyoruz.

37 Yıllık TecrübeUzun yıllara dayanan üretim bilgisi ve sahada kanıtlanmış dayanıklılık.
Yerli ÜretimKonya merkezli tesiste, tasarımdan montaja kadar kendi üretimimiz.
Özel İmalatÖlçü, kapasite ve bağlantı tipine göre ihtiyaca özel planlanan çözümler.
Türkiye ve İtalyaİki ülkede erişilebilir satış ve iletişim ağı.

ÖZEL ÜRETİM

İhtiyacınıza özel, adım adım

Ölçü, kapasite, bağlantı tipi ve kullanım alanına göre üretim planlaması yapıyoruz.

Çizim veya numuneMevcut çizim, numune ya da proje bilgisini paylaşın.
İhtiyaç analiziKullanım alanı, kapasite ve bağlantılar değerlendirilir.
Üretim planıUygun teknik çözüm ve üretim süreci planlanır.
Teklif ve teslimTeklif sunulur, üretim ve teslimat yürütülür.

KATALOG

Kataloğu indirin

Tüm ürün gruplarımız, teknik tablolar ve stok kodları tek dosyada. 18 sayfa, PDF.

TRTürkçePDF ENEnglishPDF ITItalianoPDF

İLETİŞİM

Bizimle iletişime geçin

ADRES: Fevziçakmak, Ahmet Petekçi Cd. 10/AD
42210 Karatay / Konya / Türkiye
Haritada aç ↗
TÜRKİYE: +90 553 689 14 70
İTALYA: +39 339 189 29 71
E-POSTA · WEB: info@konmaac.com
konmaac.com

WhatsApp ile yazın
